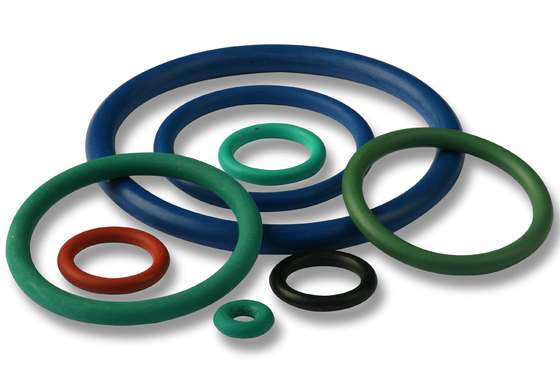

टिकाऊ और प्रभावी सीलिंग के लिए औद्योगिक ग्रेड के रबर के छल्ले

विशेषताएं ओ-रिंग का उपयोग विभिन्न गतिशील और स्थैतिक सीलिंग अनुप्रयोगों में उनकी कम विनिर्माण लागत और उपयोग में आसानी के कारण व्यापक रूप से किया जाता है।मानक अधिकांश देशों ने ओ-रिंग के लिए मानकों की एक श्रृंखला विकसित की है, जिनमें से अमेरिकी मानक (AS568), जापानी मानक (JIS B 2401) और अंतर्राष्ट्रीय मानक (ISO 3601/1) का अधिक उपयोग किया जाता है।

II. ओ-रिंग के चयन के लिए विचार करने योग्य कारक

1कार्य माध्यम और कार्य परिस्थितियाँ ओ-रिंग के लिए सामग्री के चयन में सबसे पहले कार्य माध्यम के साथ उनकी संगतता पर विचार किया जाना चाहिए।सील पर दबाव, तापमान, निरंतर कार्य करने की गति, कार्य चक्र और अन्य कार्य स्थितियों पर भी विचार किया जाना चाहिए।घर्षण गर्मी के कारण तापमान वृद्धि पर विचार किया जाना चाहिएविभिन्न सीलिंग सामग्रियों के अलग-अलग भौतिक और रासायनिक गुण होते हैं। रबर सामग्रियों की रासायनिक गुण तालिका देखें।

2सील के प्रकार सील के प्रकार को लोड प्रकार के अनुसार स्थिर सील और गतिशील सील में विभाजित किया जा सकता है; या पिस्टन सील, शाफ्ट सील और रोटरी शाफ्ट सील सील उद्देश्य के अनुसार;और माउंटिंग प्रकार रेडियल माउंटिंग और अक्षीय माउंटिंग में विभाजित किया जा सकता हैशफ्ट सील के रेडियल माउंट के लिए, ओ-रिंग के आंतरिक व्यास और सील व्यास d2 के बीच विचलन जितना संभव हो उतना छोटा होना चाहिएः पिस्टन सील के दौरान,आंतरिक व्यास नाली के व्यास dl के बराबर या उससे थोड़ा छोटा होना चाहिए.

सीलिंग प्रदर्शन को प्रभावित करने वाले अन्य कारक

1ओ-रिंग कठोरता ओ-रिंग सामग्री की कठोरता सीलिंग प्रदर्शन का मूल्यांकन करने के लिए महत्वपूर्ण सूचकांक में से एक है।यह ओ-रिंग के संपीड़न और खाई के अधिकतम अनुमेय बाहर निकालना अंतर निर्धारित करता हैयदि सीलिंग सामग्री के लिए कोई विशेष आवश्यकताएं नहीं हैं, तो आमतौर पर 70 शोर ए नाइट्राइल रबर का उपयोग किया जाता है क्योंकि यह उपयोग की अधिकांश शर्तों को पूरा कर सकता है।कठोरता की आवश्यकताओं को निर्दिष्ट किया जाना चाहिए यदि अन्य कठोरता की सील सामग्री की आवश्यकता है.

2एक्सट्रूज़न अंतर अधिकतम अनुमेय एक्सट्रूज़न अंतराल अधिकतम प्रणाली दबाव, ओ-रिंग अनुदैर्ध्य व्यास और सामग्री कठोरता से संबंधित है। आम तौर पर उच्चतम कार्य दबाव,जितना छोटा अधिकतम अनुमेय एक्सट्रूज़न अंतराल Emasयदि गैप g अनुमत सीमा से अधिक है, तो ओ-रिंग को बाहर निकाला जाएगा या क्षतिग्रस्त भी हो जाएगा।

3संपीड़न सेट ओ-रिंगों के सील प्रदर्शन का मूल्यांकन करने के लिए एक अन्य सूचकांक चयनित सामग्री का संपीड़न सेट है। दबाव की कार्रवाई के तहत, ओ-रिंग एक लोचदार तत्व के रूप में,लोचदार विकृति पैदा करता है, या दबाव बढ़ने पर स्थायी प्लास्टिक विकृति भी हो सकती है।
